開元推出的新1代磁鐵礦選礦設備工藝技術目前已經被柬埔寨礦業公司、欒川、新疆、內蒙古、遼寧、江西等地區的磁鐵礦選廠所應用，想了解更多磁鐵礦選礦設備技術請咨詢我廠銷售部，我廠會派技術員上門指導安裝！
| 序號 | 設備名稱 | 規格型號 | 單機功率(KW) | 數量(臺) |
| 1 | 鄂式破碎機 | 500×700 | 55 | 1 |
| 2 | 鄂式破碎機 | 250×1000 | 37 | 1 |
| 3 | 電磁振動給料機 | GZ4 | 0.45 | 1 |
| 4 | 球磨機 | MQ2445 | 380 | 1 |
| 5 | 螺旋分級機 | FG1200 | 傳動：5.5提升：1.5 | 1 |
| 6 | 磁選機 | CTB1224 | 7.5 | 2 |
| 7 | 磁選機 | CTB1024 | 5.5 | 2 |
| 8 | 斜管濃密箱 | FNX-5 | —— | 1 |
| 9 | 真空過濾機 | GYW-20 | 4 | 1 |
| 序號 | 設備名稱 | 規格型號 | 單機功率(KW) | 數量(臺) |
| 1 | 顎式破碎機 | PE750×1060 | 100 | 1 |
| 2 | 顎式破碎機 | PEX300×1300 | 75 | 2 |
| 3 | 對輥破碎機 | 2PG900×500 | 44 | 2 |
| 4 | 電磁振動給料機 | GZ5 | 0.65 | 1 |
| 5 | 球磨機 | MQ2740 | 400 | 1 |
| 6 | 雙螺旋分級機 | 2FG1500 | 傳動：7.5×2提升：1.5×2 | 1 |
| 7 | 磁選機 | CTB1224 | 7.5 | 2 |
| 8 | 磁選機 | CTB1024 | 5.5 | 2 |
| 序號 | 設備名稱 | 規格型號 | 電機功率(KW) | 數量(臺) | 備注 |
| 1 | 鄂式破碎機 | PE750×1060 | 110 | 1 | |
| 2 | 鄂式細碎機 | PFX 250×1200 | 45 | 2 | |
| 3 | 皮帶輸送機 | 800 | 視現場定 | ||
| 4 | 皮帶輸送機 | 650 | 視現場定 | ||
| 5 | 喂料機 | GZ5 | 0.65 | 3 | |
| 6 | 格子球磨機 | MQ2.7×4 | 400 | 3 | |
| 7 | 螺旋分級機 | 2FG1500 | 7.5×2 | 3 | |
| 8 | 磁選機 | 1500×3000 | 11 | 2 | |
| 9 | 磁選機 | 1200×3000 | 7.5 | 2 | |
| 10 | 斜管濃密箱 | 10 m2 | 3 | 預脫水到≤斜管濃密箱35% | |
| 11 | 真空過濾機 | 96 m2 | 132+22 | 1 | 處理鐵精礦（水≤8%） |

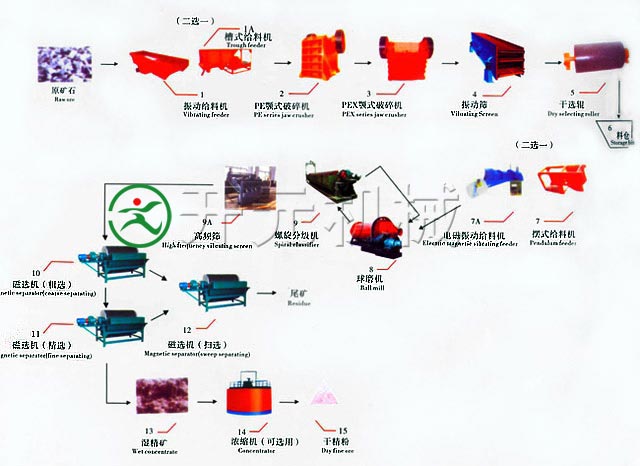

以上磁鐵礦選礦設備描述：
1、礦石破碎部分
原礦：給礦機(9638)均勻?qū)⒃V喂料進入粗破（PE750×1060）破碎由輸送機進入2臺細破（PEX250×1200）破碎至35mm以下，再由輸送運送至磁力滾筒分選進入料倉（礦石品位可達40以上），料倉可根據現場情況設計。
2、選礦部分
選礦部分用到的磁鐵礦選礦設備：經喂料機分別均勻喂料進入對輥破碎機（760×1015，2臺）破碎至15 mm以下再由輸送機輸送至料倉，然后經GZ5給料機（2臺）分別均勻喂入2.7×4米球磨機（2臺），球磨機出料礦粉分別進入分級機（2FG1500×9.5，2臺）進入分級脫泥，分級機分出細料可進入磁選機選別，分級機返回粗砂可進入另一臺球磨機磨礦，磨機出料礦粉再進入分級機，分級出的細料進入磁選機選別，分級返回粗砂再進球磨磨礦。
磁選部分：可分為粗選精選。粗選為磁選機（CTB1500×3000，2臺），精選為磁選機（CTB1200×3000，2臺），分級機排出礦物選進入粗選經粗選選出精礦進入精選機，由此可得品位63%以上的鐵精粉。
脫水部分：磁選得出鐵精粉由沙漿泵打入斜管濃密箱（10m2，3臺），濃縮脫水使鐵精粉含水量降低到50%~35%之間，之后再進入真空過濾機（96m2把真空過濾機真空泵電機加大后）進行過濾使其水份在8%以內。
